Rosnące ceny energii elektrycznej sprawiają, że właściciele sklepów wielkopowierzchniowych coraz częściej szukają sposobów na ograniczenie kosztów eksploatacyjnych. Jednym z najczęściej pomijanych źródeł dodatkowych opłat jest moc bierna, która może generować wysokie koszty na fakturach za energię.

W tym case study pokazujemy, jak analiza parametrów sieci oraz montaż kompensatora mocy biernej pozwoliły przygotować skuteczne rozwiązanie problemu nadmiernego poboru mocy biernej i poprawić jakość energii elektrycznej w dużym obiekcie handlowym.

Problem – wysokie opłaty za moc bierną

Zgłosił się do nas właściciel dużego sklepu wielkopowierzchniowego, który od dłuższego czasu obserwował rosnące koszty energii elektrycznej.

W obiekcie wykonanliśmy analizę parametrów sieci w celu zweryfikowania występowania ponadumownego poboru mocy biernej pojemnościowej i możliwości naliczania z tego tytułu dodatkowych opłat.

Zakres pomiarów obejmował między innymi:

• napięcia zasilające,
• prądy fazowe,
• moc czynną,
• moc bierną,
• współczynnik mocy cos φ,
• współczynnik tg φ,
• zawartość wyższych harmonicznych THD,
• analizę harmonicznych prądu i napięcia.

Wyniki pomiarów

Przeprowadzona analiza wykazała, że napięcia zasilające mieściły się w wymaganych normach, a obciążenie poszczególnych faz było równomierne.

Znacznie większym problemem okazały się jednak parametry związane z jakością energii.

Najważniejsze wyniki pomiarów:

• występowanie mocy biernej pojemnościowej dochodzącej do około 34 kVAr,
• współczynnik tg φ osiągający wartości od -0,6 do 0,1, powodujące naliczanie opłat za moc bierną,
• bardzo wysoki poziom odkształceń prądu (THDI),
• obecność znacznych wyższych harmonicznych, zwłaszcza 3., 5. i 7. harmonicznej,
• łączna wartość harmonicznych przekraczająca 70 A.

Pomiary potwierdziły, że obiekt nie tylko ponosił dodatkowe koszty związane z mocą bierną, ale również pracował w warunkach pogorszonej jakości energii elektrycznej.

Dlaczego wysoka moc bierna jest problemem?

Moc bierna nie wykonuje użytecznej pracy, jednak obciąża sieć elektroenergetyczną. Jej nadmierna ilość powoduje między innymi:

• naliczanie dodatkowych opłat przez operatora systemu dystrybucyjnego,
• większe obciążenie transformatorów,
• wzrost strat energii,
• szybsze zużycie aparatury elektrycznej,
• wyższą temperaturę pracy przewodów i urządzeń,
• pogorszenie jakości energii.

W przypadku dużych sklepów wyposażonych w rozbudowane instalacje chłodnicze, klimatyzację, oświetlenie LED oraz liczne zasilacze impulsowe problem ten występuje bardzo często.

Rozwiązanie – kompensator mocy biernej REACTO PRO 50 kVAr

Na podstawie wykonanych pomiarów zaprojektowano rozwiązanie polegające na zastosowaniu kompensatora mocy biernej o mocy 50 kVAr, dobranego do rzeczywistych parametrów pracy obiektu.

Dobór urządzenia uwzględniał nie tylko kompensację mocy biernej, ale również wysoką zawartość wyższych harmonicznych występujących w instalacji.

Dzięki temu zastosowany układ pozwala jednocześnie:

• kompensować moc bierną,
• poprawiać współczynnik mocy,
• ograniczać wpływ wyższych harmonicznych,
• poprawiać jakość energii elektrycznej,
• odciążać transformator oraz wewnętrzną instalację elektryczną.

Efekty wdrożenia
Po wdrożeniu odpowiednio dobranego kompensatora można oczekiwać następujących korzyści:

Eliminacja opłat za moc bierną

Najważniejszym efektem jest ograniczenie lub całkowite wyeliminowanie dodatkowych opłat wynikających z przekroczenia dopuszczalnego współczynnika tg φ.

Poprawa współczynnika mocy

Stabilizacja wartości cos φ przekłada się na bardziej efektywne wykorzystanie energii elektrycznej oraz prawidłową pracę instalacji.

Poprawa jakości energii

Ograniczenie wpływu wyższych harmonicznych zmniejsza zniekształcenia przebiegów prądu i poprawia parametry pracy sieci.

Ochrona infrastruktury

Mniejsze obciążenie transformatorów, rozdzielnic i przewodów przekłada się na niższą temperaturę pracy urządzeń oraz wydłużenie ich żywotności.

Niższe koszty eksploatacyjne

Oprócz oszczędności wynikających z likwidacji opłat za moc bierną przedsiębiorstwo ogranicza również ryzyko kosztownych awarii instalacji elektrycznej.

Dlaczego warto wykonać analizę jakości energii?

W wielu obiektach handlowych problemy związane z mocą bierną pozostają niezauważone przez długi czas. Dopiero analiza parametrów sieci pozwala określić rzeczywistą przyczynę wysokich rachunków za energię.

Profesjonalny pomiar jakości energii umożliwia:

• wykrycie przekroczeń mocy biernej,
• analizę współczynnika mocy,
• ocenę poziomu harmonicznych,
• dobór odpowiedniego kompensatora mocy biernej,
• oszacowanie możliwych oszczędności.

Przedstawiony przykład pokazuje, że kompensacja mocy biernej jest jednym z najbardziej opłacalnych sposobów ograniczania kosztów energii w dużych obiektach handlowych.

Przeprowadzone pomiary wykazały występowanie znacznej mocy biernej pojemnościowej oraz wysokiego poziomu wyższych harmonicznych. Dobór kompensatora mocy biernej o odpowiedniej mocy pozwala wyeliminować dodatkowe opłaty, poprawić jakość energii elektrycznej i zwiększyć bezpieczeństwo pracy całej instalacji.

Jeżeli na fakturach za energię pojawiają się opłaty za moc bierną lub podejrzewasz, że instalacja pracuje nieefektywnie, warto rozpocząć od profesjonalnej analizy jakości energii. To pierwszy krok do trwałego obniżenia kosztów eksploatacyjnych przedsiębiorstwa.

Raport

Przyrząd pomiarowy: Analizator jakości zasilania Sonel PQM-702, Klasa A

Parametry mierzone:

• Wartość skuteczna napięć;
• Wartość odkształcenia napięć THDu
• Wartość odkształcenia prądów THDI
• Spektrum wyższych harmonicznych;
• Pobór mocy czynnej;
• Pobór mocy biernej i jej charakter, wartość współczynnika mocy cos φ i współczynnika tg φ.

Chcesz, abyśmy przeprowadzili profesjonalną analizę energetyczną w Twoim przedsiębiorstwie? Skontaktuj się z nami!

Montaż kompensatora mocy biernej nie kończy się na podłączeniu urządzenia do instalacji elektrycznej. Równie ważne jest jego prawidłowe uruchomienie, konfiguracja oraz weryfikacja działania.

Poniżej przedstawiamy pięć najczęściej spotykanych błędów podczas uruchamiania układów kompensacji mocy biernej oraz sposoby ich wykrywania.

1. Odwrotne założenie przekładnika prądowego.

Kluczowym problemem, z którym często mierzą się instalatorzy podczas montażu układów kompensacji mocy biernej jest nieprawidłowa instalacja przekładników prądowych. Najczęściej popełniany błąd polega na fizycznym zamontowaniu przynajmniej jednego z przekładników w kierunku odwrotnym do rzeczywistego przepływu energii.

Aby przekładniki prądowe dostarczały do regulatora wiarygodne dane pomiarowe, wymogiem bezwzględnym jest zachowanie ich właściwej orientacji, ściśle zgodnej z oznaczeniami fabrycznymi:

• Zacisk P1 musi znajdować się bezwzględnie od strony zasilania (sieci).
• Zacisk P2 musi być skierowany w stronę odbioru (obciążeń).

Montaż niezgodny z tą regułą stanowi jedno z najczęstszych potknięć podczas prac instalacyjnych.

Warto zauważyć, że analogiczny w skutkach błąd może wystąpić również po stronie obwodów wtórnych. Problem pojawia się w momencie zamiany miejscami przewodów sygnałowych wyprowadzonych z zacisków S1 i S2 przekładnika, a następnie podłączenia ich w odwróconej kolejności do wejść pomiarowych regulatora mocy biernej.

Symptomy i techniczne konsekwencje błędu:

Rozpoznanie tego problemu w układzie jest dość jednoznaczne i pociąga za sobą poważne zakłócenia w pracy systemu:

• Ujemny odczyt mocy: na wyświetlaczu regulatora, dla niewłaściwie opomiarowanej fazy, pojawia się odczyt mocy ze znakiem ujemnym. System interpretuje to jako zwrot energii do sieci.
• Brak stabilności algorytmu (rozbieganie układu): po załączeniu kompensatora sterownik błędnie analizuje wektor prądu i kierunek przepływu mocy. W rezultacie algorytm regulacyjny traci stabilność – zamiast kompensować sieć, pogłębia błąd.
• Skrajne przekompensowanie: regulator, dążąc do zniwelowania zafałszowanego uchybu, zaczyna załączać kolejne stopnie kondensatorów. Prowadzi to do niekontrolowanego wprowadzenia w sieć całej dostępnej mocy biernej kompensatora. Układ zostaje głęboko przekompensowany, co nie tylko mija się z celem instalacji urządzenia, ale może prowadzić do naliczania kar przez operatora sieci oraz stwarzać zagrożenie dla stabilności napięciowej.

Z technicznego punktu widzenia, kluczowym i obowiązkowym etapem procedury uruchomieniowej powinna być zawsze skrupulatna, dwukrotna weryfikacja polaryzacji obwodów pierwotnych i wtórnych przekładnika, jeszcze przed ostatecznym oddaniem kompensatora do regularnej pracy.

Z tego względu absolutnym standardem i żelazną zasadą przy jakichkolwiek pracach związanych z badaniem, uruchamianiem czy podłączaniem układów kompensacji, powinno być wykorzystywanie profesjonalnego analizatora parametrów sieci. Stanowi on fundamentalne zabezpieczenie przed pomyłkami montażowymi. Wpięcie analizatora w obwód przed pełnym uruchomieniem systemu pozwala błyskawicznie i precyzyjnie zweryfikować kierunki wirowania faz oraz poprawność wektorów napięć i prądów. Takie podejście gwarantuje skuteczną diagnozę błędów okablowania jeszcze przed podaniem pełnego obciążenia, całkowicie eliminując ryzyko uszkodzenia infrastruktury i oszczędzając czas na późniejszym poszukiwaniu usterek.

2. Zamienione fazy.

Kolejnym, niezwykle powszechnym błędem montażowym obserwowanym w praktyce inżynierskiej, jest nieprawidłowe podłączenie przekładników prądowych na poszczególnych fazach. Instalatorzy podczas prowadzonych prac często mylą przyporządkowanie sygnałów pomiarowych, co skutkuje tym, że układ sterowania kompensatora mocy biernej analizuje zupełnie inne parametry, niż zakłada to jego algorytm.

W trakcie audytów i uruchomień najczęściej diagnozuje się dwa scenariusze tej usterki:

• Zamiana krzyżowa: przekładnik dedykowany do monitorowania prądu na fazie L1 zostaje fizycznie zapięty na fazie L2, podczas gdy pomiar z fazy L2 trafia na sterownik jako L1.
• Przesunięcie cykliczne (rotacyjne): występują sytuacje, w których wszystkie fazy są przesunięte o jedną pozycję (np. przekładnik L1 mierzy L2, L2 mierzy L3, a L3 monitoruje L1). Taki błąd całkowicie wypacza obraz sieci, ponieważ żaden z przekładników nie dostarcza informacji o właściwej dla siebie linii.

Skutki tego rodzaju pomyłki są natychmiastowe i wysoce destrukcyjne dla stabilnego działania całego systemu. Ponieważ sterownik bazuje na błędnych odczytach, na niewłaściwie opomiarowanej fazie traci on swój punkt odniesienia – w żargonie branżowym określa się to mianem „rozbiegania się” kompensatora. Urządzenie bezskutecznie próbuje skorygować przesunięcie fazowe, którego fizycznie w danym obwodzie nie ma, co prowadzi do drastycznego przekompensowania układu. W skrajnych przypadkach system potrafi wygenerować 100% swojej dostępnej mocy biernej (pojemnościowej lub indukcyjnej), dążąc do zniwelowania urojonego uchybu regulacji.

Podstawowym krokiem weryfikacyjnym przy poszukiwaniu przyczyny jest obserwacja zachowania kompensatora w trybie czuwania (standby). Jeśli w stanie jałowym urządzenie wykazuje nienaturalnie wysokie, anomalne wartości mocy biernej, które są całkowicie nieproporcjonalne w zestawieniu ze znikomą mocą czynną, wskazuje to na niemal stuprocentowe prawdopodobieństwo pomyłki w okablowaniu pomiarowym.

Z tego względu absolutnym standardem i żelazną zasadą przy jakichkolwiek pracach związanych z badaniem, uruchamianiem czy podłączaniem układów kompensacji, powinno być wykorzystywanie profesjonalnego analizatora parametrów sieci. Stanowi on fundamentalne zabezpieczenie przed pomyłkami montażowymi. Wpięcie analizatora w obwód przed pełnym uruchomieniem systemu pozwala błyskawicznie i precyzyjnie zweryfikować kierunki wirowania faz oraz poprawność wektorów napięć i prądów. Takie podejście gwarantuje skuteczną diagnozę błędów okablowania jeszcze przed podaniem pełnego obciążenia, całkowicie eliminując ryzyko uszkodzenia infrastruktury i oszczędzając czas na późniejszym poszukiwaniu usterek.

3. Problem z autostartem i trzymaniem ustawień.

Kolejnym, nierzadko pomijanym aspektem podczas uruchamiania układów, jest kwestia prawidłowego ustawienia funkcji autostartu po zaniku napięcia zasilającego. Zawsze stosuje się w tej kwestii żelazną zasadę: tę funkcję aktywuje się bezwzględnie dopiero na samym końcu całego procesu wdrażania – po ostatecznym zamknięciu konfiguracji sterownika i upewnieniu się, że układ fizycznie działa i poprawnie realizuje zadany algorytm.

Głównym zadaniem autostartu jest zagwarantowanie, że w przypadku awarii sieci i zaniku zasilania kompensator po powrocie napięcia samoczynnie przejdzie z trybu czuwania (standby) i płynnie wznowi normalną pracę regulacyjną. Bez aktywacji tej opcji urządzenie pozostałoby zablokowane w stanie jałowym, bezużytecznie czekając na fizyczną ingerencję i ręczne załączenie przez obsługę techniczną.

Aby mieć absolutną pewność, że mechanizm ten funkcjonuje prawidłowo, po zakończonej konfiguracji wdraża się prostą procedurę testową. Polega ona na celowym wygenerowaniu kilku kontrolowanych zaników zasilania samego kompensatora. Wykonuje się w ten sposób cykl „twardych resetów” i bacznie obserwuje, czy sterownik za każdym razem poprawnie się inicjalizuje i automatycznie podejmuje pracę z pełną wydajnością.

Taka fizyczna weryfikacja poprzez odcięcie zasilania ma jeszcze jedną, kluczową wartość diagnostyczną. Stanowi ona doskonały, natychmiastowy test stabilności sprzętowej elektroniki. Cykliczne restarty pozwalają błyskawicznie wychwycić wszelkie usterki sprzętowe związane z pamięcią nieulotną sterownika. Dzięki temu od razu widać, czy po reboocie kompensator nie „gubi” wprowadzonych nastaw konfiguracyjnych lub nie generuje błędów zapisu (co mogłoby świadczyć o uszkodzeniu kości pamięci lub wyładowaniu baterii podtrzymującej). Pozwala to wyeliminować wadliwy komponent jeszcze przed ostatecznym oddaniem instalacji.

4. Zły przekładnik.  Sprawdzenie przekładników prądowych.

Bezpośrednio po uruchomieniu kompensatora mocy biernej, pierwszym i kluczowym krokiem procedury rozruchowej jest weryfikacja obwodu pomiarowego przekładników prądowych. Zasadniczym celem tej czynności jest potwierdzenie stuprocentowej ciągłości sygnału pomiarowego. W praktyce operacja ta sprowadza się do sprawdzenia, czy sterownik mikroprocesorowy urządzenia prawidłowo detekuje i rejestruje prądy obciążenia na poszczególnych fazach.

Praktyka inżynierska wskazuje, że ewentualne nieprawidłowości na tym etapie wynikają najczęściej z błędów o charakterze czysto montażowym, które niosą ze sobą poważne konsekwencje eksploatacyjne. Do głównych punktów krytycznych należą:

• Poluzowane zaciski: brak odpowiedniego docisku przewodu w obwodzie wtórnym przekładnika prądowego.
• Zakłócenia obwodu magnetycznego: niedokładne zamknięcie przekładnika z otwieranym rdzeniem (tzw. przekładnika z rdzeniem rozpinanym), co drastycznie zaburza przenikanie strumienia magnetycznego.

Wystąpienie któregokolwiek z powyższych uchybień natychmiastowo generuje przekłamania w odczytach prądów roboczych. Ponieważ algorytmy układu sterowania opierają się bezpośrednio na danych wejściowych z przekładników, fałszywy odczyt nieuchronnie prowadzi do błędnego sterowania kompensacją mocy biernej. W konsekwencji układ może niedokompensowywać lub przekompensowywać sieć, co niweczy celowość instalacji urządzenia i naraża obiekt na sankcje finansowe ze strony operatora systemu dystrybucyjnego.

W celu całkowitej eliminacji ryzyka wystąpienia opisanych anomalii, standardowa procedura walidacyjna wymaga przeprowadzenia krzyżowej weryfikacji pomiarów. Wartości prądów sieciowych odczytywane przez sterownik kompensatora należy bezwzględnie zestawić z wynikami z niezależnego, zewnętrznego sprzętu pomiarowego. W tym procesie wykorzystywane są następujące przyrządy referencyjne:

• Skalibrowany miernik cęgowy (amperomierz) – stosowany do szybkiej weryfikacji wartości prądów na poszczególnych żyłach fazowych.
• Analizator (rejestrator) parametrów sieci energetycznej – wykorzystywany w sytuacjach wymagających pogłębionej analizy profilu obciążenia oraz widma wyższych harmonicznych.

Wyłącznie bezpośrednie porównanie odczytów z fizycznego przyrządu zewnętrznego z wartościami rejestrowanymi przez logikę układu kompensatora daje pełną gwarancję poprawności działania obwodu pomiarowego. Dopiero wyeliminowanie ewentualnych rozbieżności pozwala na uznanie tego etapu procedury uruchomieniowej za zakończony sukcesem.

5. Interpretacja danych pomiarowych oraz weryfikacja poprawności działania układu kompensacji.

W procesie uruchamiania i nadzoru układów kompensacji mocy biernej, jednym z najczęstszych problemów analitycznych jest niewłaściwa interpretacja surowych danych pomiarowych. Fundamentalnym błędem jest założenie, że ujemna wartość mocy biernej zawsze i bezwzględnie oznacza charakter pojemnościowy obciążenia.

Zgodnie z zasadami pomiarów czterokwadrantowych, które stanowią obowiązujący standard metrologiczny w Europie, kierunek przepływu mocy biernej musi być rozpatrywany w ścisłym powiązaniu z kierunkiem przepływu mocy czynnej. W sytuacji, gdy obiekt oddaje moc czynną do sieci (generacja, np. przy instalacjach fotowoltaicznych), moc bierna o charakterze indukcyjnym również przyjmuje wartość ujemną. Jest to kluczowy aspekt, o którym należy pamiętać podczas analizy wektorów mocy i konfiguracji sterowników, aby uniknąć błędnego wysterowania układu.

Weryfikacja skuteczności kompensacji na podstawie kodów OBIS

Aby w sposób miarodajny i stosunkowo prosty zweryfikować, czy układ kompensacji funkcjonuje prawidłowo, należy przeprowadzić odczyt rejestrów z rozliczeniowego licznika energii elektrycznej. Standardowe kody OBIS pozwalają na precyzyjną ocenę poszczególnych składowych energii:

• 1.8.0 – energia czynna pobrana z sieci.
• 2.8.0 – energia czynna oddana do sieci.
• 5.8.0 – energia bierna indukcyjna przy poborze energii czynnej (I kwadrant).
• 6.8.0 – energia bierna pojemnościowa przy oddawaniu energii czynnej (II kwadrant).
• 7.8.0 – energia bierna indukcyjna przy oddawaniu energii czynnej (III kwadrant).
• 8.8.0 – energia bierna pojemnościowa przy poborze energii czynnej (IV kwadrant).

Analiza przyrostów i optymalizacja współczynnika mocy

Rejestry 6.8.0 oraz 8.8.0 są bezpośrednio odpowiedzialne za zliczanie energii biernej pojemnościowej. Kluczowym wskaźnikiem poprawnie skonfigurowanego i działającego kompensatora jest zahamowanie przyrostu tych wartości -po uruchomieniu urządzenia stan tych liczników nie powinien ulegać zmianie.

Z kolei przyrost wartości na rejestrach 5.8.0 oraz 7.8.0 (energia indukcyjna) jest zjawiskiem naturalnym, jednak ich dynamika musi być ściśle kontrolowana. Wartości te są bezpośrednio uzależnione od docelowego współczynnika mocy (zadanego tanφ), który instalator wprowadza na etapie parametryzacji sterownika.

Aby system chronił inwestora przed opłatami karnymi za ponadumowny pobór energii biernej, konieczne jest zachowanie odpowiednich proporcji pomiędzy energią bierną a czynną. Stosunek ten definiuje współczynnik tanφ, którego parametry graniczne przedstawiają się następująco:

• Dla profilu poboru:

∆5.8.0  \   ∆1.8.0 = tanφ ma być w zakresie (0;0,4>

• Dla profilu oddawania (generacji):

∆7.8.0  \   ∆2.8.0 = tanφ ma być w zakresie (0;0,4>

Tylko utrzymanie powyższych wskaźników poniżej wartości 0,4 (lub innej, precyzyjnie określonej w warunkach przyłączeniowych danego OSD) gwarantuje, że opłaty za energię bierną nie będą naliczane, co ostatecznie potwierdza techniczny i ekonomiczny sukces wdrożenia układu kompensacji.

Jako zespół marketingu nieustannie dążymy do tego, by oferowane przez nas rozwiązania były znane nie tylko z kart katalogowych, ale przede wszystkim – od kuchni. Właśnie dlatego niedawno udałyśmy się z wizytą do naszego partnera w Chinach, firmy CoEpower, aby na własne oczy zobaczyć proces produkcji kompensatorów mocy biernej, które dostarczamy naszym klientom.

Gościnność, która otwiera nowe perspektywy

Nasza wizyta była pełna niezwykłych wrażeń. Już na starcie nasi gospodarze zadbali o to, byśmy mogły poczuć ducha Chin – zaczynając od historycznej podróży do słynnej Armii Terakotowej, a kończąc na wzruszającym spektaklu na żywo, przybliżającym historię Szlaku Jedwabnego. Ta kulturowa lekcja pozwoliła nam lepiej zrozumieć tradycję i wartości, którymi się kierują.

Kiedy nadszedł czas na wizytę w biurze, firma CoEpower ponownie nas zaskoczyła. Uroczyste powitanie z naszymi imionami wyświetlonymi na fasadzie oraz wewnątrz budynku było gestem, który utwierdził nas w przekonaniu, że nasza współpraca opiera się na głębokim szacunku i partnerstwie.

Za kulisami produkcji

W biurowcu CoEpower naszym przewodnikiem był Wayne Zhang, specjalista ds. technicznych, który z pasją oprowadzał nas kolejno po działach:

• Dział produkcji: Miejsce, w którym każda maszyna składana jest z niesamowitą precyzją.
• Dział IT: Serce odpowiedzialne za niezawodność systemów sterujących.
• Dział testów: Tu urządzenia poddawane są surowej kontroli, aby zapewnić najwyższą jakość przed wysyłką do klienta.
• Dział analizy danych: Miejsce, w którym optymalizuje się wydajność naszych rozwiązań.

Wiedza u źródła: Podczas wizyty nagrałyśmy rozmowę z Waynem Zhangiem, w której tłumaczy on kluczowe aspekty kompensacji mocy biernej. Już wkrótce udostępnimy rozmowę z naszym ekspertem, który wyjaśnia znaczenie naszych urządzeń w kontekście efektywności energetycznej.

Podsumowanie wizyty

Wizyta nie ograniczyła się tylko do zwiedzania. Odbyłyśmy merytoryczne spotkania z Managerką działu marketingu Natalie Sun, Managing Director Echo Chang oraz Waynem Zhangiem. Nasze wspólne dyskusje zaowocowały wieloma nowymi pomysłami, które pozwolą nam jeszcze lepiej dostosować ofertę do potrzeb polskiego rynku.

Wróciłyśmy z szerszą perspektywą. Teraz, mówiąc o kompensatorach mocy biernej, mamy przed oczami konkretnych ludzi, procesy i technologie. To doświadczenie pomoże nam tworzyć jeszcze lepszy przekaz dla naszych klientów i sprawniej rozwijać współpracę z CoEpower.

Dziękujemy zespołowi CoEpower za niezapomnianą gościnność i inspirujący czas!

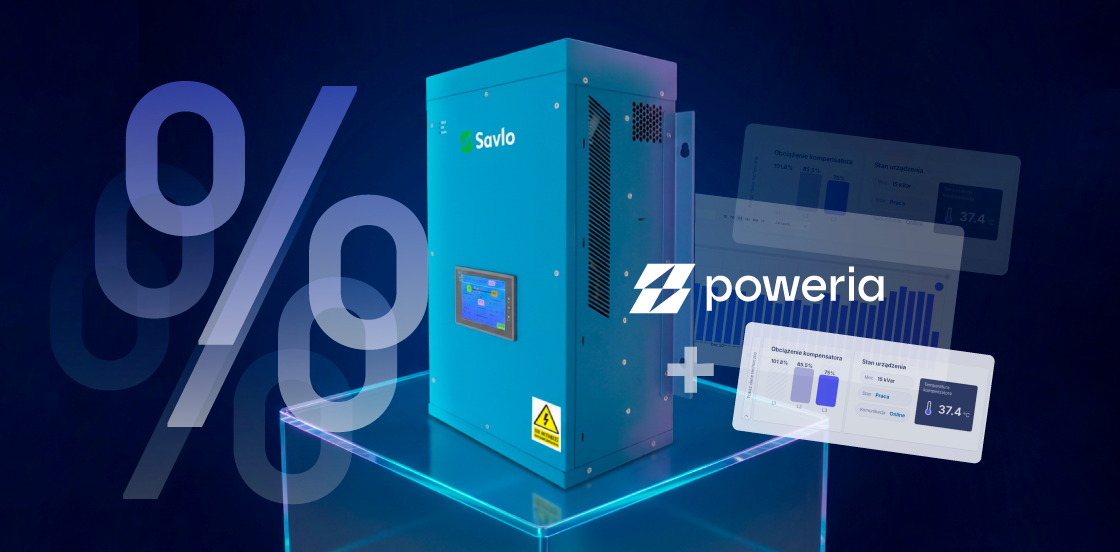

Kup kompensator Savlo i zyskaj pełną kontrolę nad jego pracą!

Skorzystaj z wyjątkowej promocji:

do -30% na kompensator mocy biernej oraz 12 miesięcy monitoringu pracy urządzenia za 590 zł netto*.

Monitoring pozwala na bieżąco kontrolować pracę urządzenia, szybciej wykrywać nieprawidłowości i zwiększyć niezawodność całej instalacji.

Warunki promocji:

• zakup kompensatora marki Savlo w czerwcu,
• jednoczesne zawarcie umowy na usługę monitoringu na 12 miesięcy,
• router komunikacyjny za 2 zł netto.

Koszt monitoringu to tylko 49 zł netto miesięcznie – mniej niż jedna roboczogodzina serwisanta.

Skorzystaj z wyjątkowej promocji – skontaktuj się z nami i odbierz ofertę!

*Promocja obowiązuje przy zakupie kompensatora Savlo w czerwcu i zawarciu umowy monitoringu na 12 miesięcy.

Kompensacja mocy biernej to dziś jeden z najważniejszych elementów optymalizacji kosztów energii elektrycznej w przedsiębiorstwach, zakładach produkcyjnych i obiektach komercyjnych. Mimo rosnącej świadomości inwestorów i użytkowników instalacji elektrycznych, w praktyce nadal bardzo często pojawiają się błędy, które prowadzą do nieprawidłowego działania układów kompensacyjnych, wzrostu kosztów eksploatacji oraz awarii instalacji.

W wielu przypadkach problem nie wynika z jakości urządzeń kompensacyjnych, lecz z nieprawidłowej diagnozy rzeczywistych potrzeb obiektu, błędów projektowych lub braku odpowiedniego nadzoru nad pracą instalacji. Jak więc poprawnie podejść do kompensacji mocy biernej i czego unikać?

Skuteczna kompensacja mocy biernej zaczyna się od poprawnej analizy

Aby kompensacja mocy biernej była rzeczywiście skuteczna, konieczna jest przede wszystkim rzetelna weryfikacja występowania mocy biernej w instalacji elektrycznej danego obiektu. To właśnie na tym etapie zapadają najważniejsze decyzje wpływające zarówno na efektywność techniczną, jak i opłacalność całego rozwiązania.

Pierwszym krokiem powinna być analiza rzeczywistych parametrów pracy instalacji oraz określenie skali problemu. W praktyce bardzo często do wstępnej oceny zasadności wdrożenia kompensacji wystarczają faktury za energię elektryczną, a dokładniej – opłaty za przesył lub dystrybucję energii biernej.

Taka analiza pozwala szybko ocenić, czy przedsiębiorstwo ponosi dodatkowe koszty związane z ponadumownym poborem energii biernej.

Profesjonalne pomiary to podstawa doboru urządzeń

Z kolei jeśli chodzi o dobór urządzenia kompensacyjnego i poprawnego zaprojektowania układu kompensacji energii biernej, to konieczne jest wykonanie profesjonalnych pomiarów parametrów energii elektrycznej.

Pomiary te powinny zostać przeprowadzone w okresie uznanym za reprezentatywny dla funkcjonowania danego obiektu. Tylko wtedy możliwe jest uzyskanie wiarygodnych danych dotyczących charakterystyki pracy instalacji, zmienności obciążeń czy poziomu generowanej mocy biernej.

Najczęstsze błędy przy kompensacji mocy biernej

W praktyce błędy pojawiają się nie tylko na etapie analizy i projektowania, ale również podczas montażu oraz uruchomienia instalacji.

Do przyczyn nieprawidłowego działania kompensacji należy również zaliczyć:

• brak koniecznych, okresowych przeglądów serwisowych tych urządzeń,
• brak bieżącego nadzoru nad ich pracą.

Nawet najlepiej zaprojektowany układ kompensacji wymaga regularnych przeglądów serwisowych oraz bieżącego nadzoru nad jego pracą. To obszar, który często bywa pomijany przez użytkowników instalacji.

Brak bieżącego monitoringu nad siecią w praktyce przekłada się na nieświadomą akceptację kosztownych skutków ewentualnych awarii i uszkodzeń, a także zmian warunków i parametrów pracy instalacji elektrycznej obiektu, takich jak np. wymiana lub rozbudowa urządzeń (dotychczasowego parku maszynowego). Dlatego coraz większe znaczenie mają nowoczesne systemy monitoringu i sygnalizacji pracy układów kompensacji, takie jak system Poweria.

Poweria na bieżąco monitoruje pracę kompensatora mocy biernej i kluczowe parametry sieci energetycznej. Wykrywa ryzyko awarii z wyprzedzeniem, wysyłając do użytkownika natychmiastowe alerty SMS/e-mail. Stały nadzór nad pracą instalacji zapewnia bezpieczeństwo i stabilność.

Podsumowanie

Kompensacja mocy biernej może znacząco obniżyć koszty energii elektrycznej i poprawić efektywność pracy instalacji. Warunkiem skuteczności jest jednak prawidłowa analiza potrzeb obiektu, profesjonalny dobór urządzenia oraz odpowiedni nadzór nad działaniem całego systemu.

Największe problemy pojawiają się zazwyczaj wtedy, gdy decyzje podejmowane są wyłącznie na podstawie faktur lub gdy układ kompensacji nie jest dostosowany do rzeczywistych warunków pracy instalacji. Właśnie dlatego tak ważne jest kompleksowe podejście obejmujące projekt, wykonanie, serwis i monitoring systemu. Jako TMSYS Energy zajmujemy się kompleksowo zagadnieniem kompensacji mocy biernej. Nasze ekipy montażowe pracują na terenie całej Polski. Jeśli masz pytania lub chciałbyś dowiedzieć się więcej, zapraszamy do kontaktu i współpracy.

Skontaktuj się z nami!

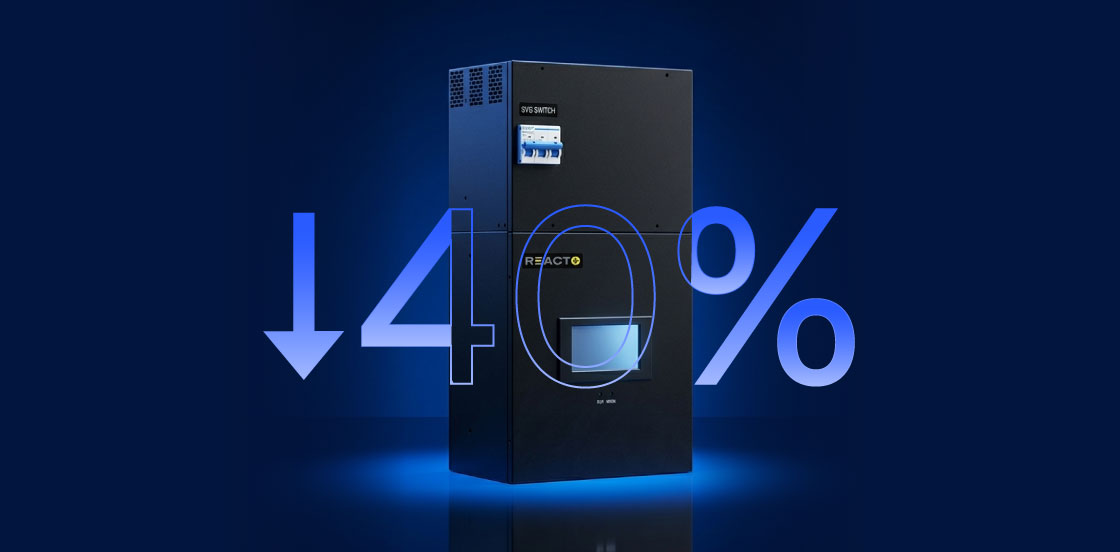

Reacto Mini 3 kVar – teraz 40% taniej!

Kompensator z wbudowanymi przekładnikami prądowymi, który montuje się szybciej, łatwiej i z mniejszym ryzykiem błędu.

Wybierając Reacto Mini 3 kVar, zyskujesz:

• 40% rabatu na urządzenie,
• brak zewnętrznych przekładników – mniej elementów, mniej okablowania, prostsza instalacja dzięki zintegrowanym przekładnikom prądowym.
• intuicyjny montaż –  przemyślana konstrukcja sprawia, że ryzyko pomyłki podczas instalacji spada do minimum.
• krótszy czas pracy na obiekcie – zintegrowane przekładniki bezpośrednio w obudowie to realne oszczędności na robociźnie i szybsze uruchomienie dla klienta.

Mniej elementów. Mniej błędów. Więcej zrealizowanych zleceń.
Kup Reacto Mini w promocyjnej cenie:

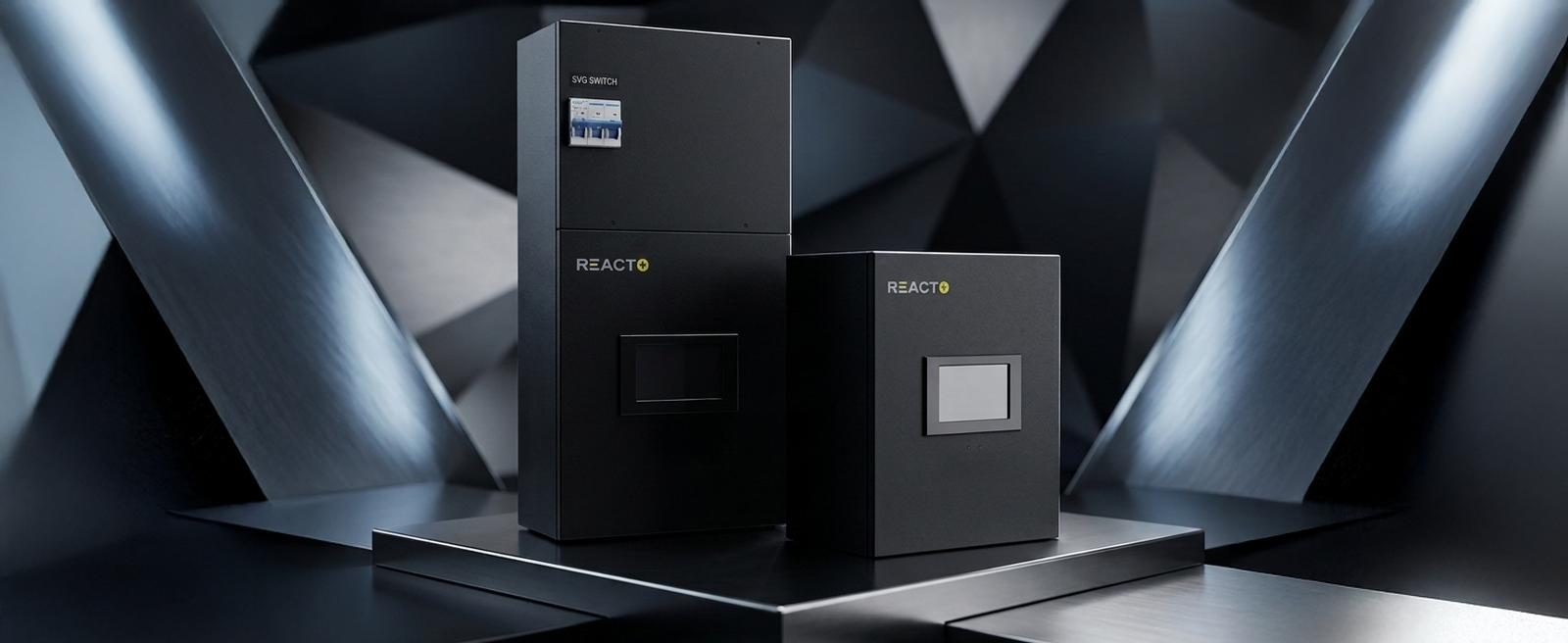

Nowość w naszej ofercie: REACTO Mini 3 kVar i 5 kVar są już dostępne!

Zyskaj większą kontrolę nad energią bierną tam, gdzie liczy się precyzja i elastyczność.
Nowe moce pozwalają jeszcze lepiej dopasować kompensację do realnych warunków pracy instalacji.

REACTO Mini to:

– szybkie wdrożenie – urządzenia dostępnew zestawie z przekładnikami,
– realna optymalizacja kosztów energii,
– stabilniejsza praca układu.

Przejdź do sklepu lub skontaktuj się z nami, aby poznać szczegóły oferty.

Sklep:

Skontaktuj się z nami!

Pod koniec kwietnia mieliśmy przyjemność gościć w naszej siedzibie przedstawicieli CoEpower Electric – producenta nowoczesnych kompensatorów mocy biernej, które znajdują się w naszej ofercie.

To spotkanie dało nam przestrzeń do rzeczowych rozmów o rozwoju technologii i wspólnych planach na przyszłość. Bezpośredni kontakt z partnerami biznesowymi to dla nas realna wartość – pozwala lepiej dopasowywać rozwiązania do potrzeb klientów i działać jeszcze skuteczniej.

Dziękujemy za wizytę i inspirujące rozmowy.

Optymalizacja kosztów energii

7 sposobów na obniżenie rachunków za energię elektryczną w firmie

Rosnące ceny energii elektrycznej sprawiają, że coraz więcej firm szuka sposobów na realne oszczędności. Warto jednak pamiętać, że rachunek za prąd to nie tylko zużycie i cena za kWh. Na końcowy koszt wpływają również taryfa, sposób użytkowania energii, opłaty dodatkowe oraz parametry umowy. Dlatego skuteczna optymalizacja kosztów energii wymaga kompleksowego podejścia.

Dlaczego firmy przepłacają za energię elektryczną?

Najczęstszym powodem jest brak wiedzy o tym, z czego dokładnie wynika rachunek za prąd. Wiele przedsiębiorstw koncentruje się wyłącznie na cenie energii czynnej, pomijając inne elementy kosztowe, które w skali miesiąca lub roku mogą istotnie wpływać na wysokość zobowiązań.

Złożoność rozliczeń, brak dostępu do dokładnych danych, nieprzeanalizowana taryfa, źle dobrana moc zamówiona czy opłaty za moc bierną sprawiają, że potencjał oszczędności często pozostaje niewykorzystany. Bez analizy trudno zidentyfikować problem, a jeszcze trudniej dobrać rozwiązanie, które przyniesie realny efekt finansowy.

Wniosek: skuteczne obniżenie rachunków za energię w firmie nie polega na jednym działaniu, ale na połączeniu danych, technologii i wiedzy eksperckiej.

7 sposobów na obniżenie rachunków za energię elektryczną

Poniżej znajdziesz siedem sprawdzonych obszarów, które warto przeanalizować, jeśli celem firmy jest optymalizacja kosztów energii elektrycznej i lepsza kontrola nad zużyciem.

1. Negocjacja ceny energii

Wielu przedsiębiorców nie podejmuje negocjacji ze sprzedawcą energii. Tymczasem już sama zmiana warunków umowy może przynieść szybkie oszczędności. Dotyczy to nie tylko ceny za kWh, ale również konstrukcji oferty, długości kontraktu czy dodatkowych opłat handlowych.

Regularny przegląd warunków zakupu energii pozwala ocenić, czy obecna umowa nadal odpowiada sytuacji firmy i realiom rynkowym. W praktyce nawet drobne korekty potrafią przełożyć się na zauważalne oszczędności.

2. Optymalizacja taryfy energetycznej

Dobrze dobrana grupa taryfowa pozwala dopasować rozliczenie do rzeczywistego profilu zużycia energii w firmie. To szczególnie ważne w przedsiębiorstwach, które pracują w określonych godzinach, sezonowo lub mają nieregularne obciążenie energetyczne.

Nie każda firma korzysta z energii w taki sam sposób, dlatego wybór taryfy powinien wynikać z analizy, a nie przyzwyczajenia. Odpowiednie dopasowanie grupy taryfowej może znacząco poprawić efektywność kosztową.

3. Zmiana harmonogramu zużycia energii

Przeniesienie części zużycia na tańsze godziny, szczególnie przy taryfach dynamicznych, może znacząco obniżyć koszty. Dotyczy to zwłaszcza procesów, które można realizować poza godzinami najwyższego obciążenia.

W praktyce oznacza to potrzebę przeanalizowania, które urządzenia, linie technologiczne lub operacje można przesunąć w czasie bez utraty ciągłości działania firmy. To jeden z prostszych sposobów na szybkie wdrożenie oszczędności bez kosztownej modernizacji infrastruktury.

4. Dopasowanie mocy zamówionej

Zbyt wysoka lub zbyt niska moc zamówiona generuje niepotrzebne opłaty. Warto dopasować ją do rzeczywistych potrzeb obiektu oraz technologii jego użytkowania. To parametr, który powinien wynikać z danych, a nie z założeń przyjętych wiele lat temu.

Zawyżona moc powoduje nadpłacanie za dostępność, a zaniżona może prowadzić do problemów operacyjnych lub dodatkowych kosztów. Dlatego analiza profilu poboru energii powinna być podstawą do decyzji o zmianie mocy zamówionej.

5. Eliminacja mocy biernej

Moc bierna to często pomijany koszt. Jej redukcja pozwala uniknąć dodatkowych opłat na rachunku. W wielu przedsiębiorstwach temat ten przez długi czas pozostaje niezauważony, mimo że może istotnie obciążać budżet energetyczny.

Identyfikacja źródła problemu i wdrożenie odpowiednich rozwiązań technicznych pozwala ograniczyć straty oraz poprawić efektywność energetyczną całego obiektu. To obszar, który warto monitorować stale, a nie tylko incydentalnie.

6. Optymalizacja opłat i podatków

Niektóre firmy mogą skorzystać z ulg lub zmian w zakresie opłat systemowych. Dlatego analiza rachunku za energię nie powinna ograniczać się wyłącznie do ceny energii czynnej, ale obejmować także wszystkie pozycje dodatkowe.

Weryfikacja struktury kosztów może ujawnić obszary, w których firma ma możliwość optymalizacji, korekty rozliczeń lub wdrożenia bardziej korzystnego modelu naliczania opłat.

7. Analiza i symulacja zużycia energii

Znaczące oszczędności daje kompleksowe podejście oparte na analizie danych i wdrożeniu optymalnego modelu korzystania z energii elektrycznej. Dopiero wtedy firma może podejmować decyzje nie intuicyjnie, lecz na podstawie rzeczywistych informacji.

Analiza i symulacja zużycia pozwalają lepiej zrozumieć, kiedy, gdzie i dlaczego koszty rosną. To fundament skutecznego planowania działań optymalizacyjnych, eliminowania nieefektywności oraz budowania przewagi kosztowej w przedsiębiorstwie.

Największa wartość analizy danych:

• ujawnia ukryte źródła strat energetycznych,
• pomaga dopasować parametry umowy do realnego zużycia,
• ułatwia planowanie zmian organizacyjnych i technicznych,
• umożliwia podejmowanie trafnych decyzji opartych na faktach.

Jak zarządzać energią w firmie? Sprawdzony system

Efektywne zarządzanie energią elektryczną wymaga dostępu do danych i odpowiednich narzędzi. Sam rachunek za prąd nie daje pełnego obrazu sytuacji, dlatego nowoczesne przedsiębiorstwa coraz częściej sięgają po systemy, które wspierają monitoring, analizę i prognozowanie zużycia.

Poweria to system, który umożliwia:

• szczegółowe opomiarowanie zużycia energii,
• bieżący monitoring i analizę danych,
• prognozowanie zużycia,
• wykrywanie nieefektywności,
• rekomendowanie konkretnych działań optymalizacyjnych.

Dzięki zastosowaniu zaawansowanych algorytmów Poweria pomaga firmom podejmować trafne decyzje i realnie obniżać koszty energii. To rozwiązanie dla przedsiębiorstw, które chcą przejść od reaktywnego rozliczania kosztów do świadomego zarządzania energią.

Jak skutecznie obniżyć koszty energii?

Kluczem jest połączenie trzech elementów: danych, technologii i wiedzy eksperckiej. Dopiero takie podejście pozwala w pełni zrozumieć zużycie energii i wdrożyć rozwiązania, które przynoszą realne oszczędności.

W praktyce oznacza to konieczność przejścia od ogólnych deklaracji do konkretnych działań: analizy rachunków, monitoringu poboru energii, weryfikacji parametrów umowy, wykrywania nieefektywności oraz wdrażania zmian, które da się zmierzyć i ocenić.

FAQ – najczęstsze pytania o obniżenie rachunków za energię w firmie

Czy każda firma może obniżyć rachunki za energię?

Tak, ponieważ niemal w każdym przedsiębiorstwie istnieją obszary do optymalizacji: od warunków umowy, przez taryfę i harmonogram zużycia, po opłaty dodatkowe i analizę danych.

Od czego zacząć optymalizację kosztów energii?

Najlepiej od analizy aktualnego rachunku, profilu zużycia i parametrów umowy. Bez danych trudno wskazać, które działania przyniosą najszybszy i największy efekt.

Czy monitoring energii rzeczywiście pomaga oszczędzać?

Tak, ponieważ umożliwia bieżące śledzenie zużycia, wykrywanie nieefektywności i podejmowanie decyzji na podstawie rzeczywistych danych, a nie przypuszczeń.

Co daje analiza mocy biernej i mocy zamówionej?

Pozwala ograniczyć niepotrzebne opłaty, które często są pomijane podczas standardowej oceny rachunku za energię elektryczną.

Chcesz dowiedzieć się, jak obniżyć rachunki za prąd w swojej firmie?

Skuteczna optymalizacja kosztów energii zaczyna się od danych i właściwej analizy. Jeśli chcesz lepiej zrozumieć strukturę swoich rachunków oraz znaleźć realne źródła oszczędności, postaw na świadome zarządzanie energią.

Skontaktuj się z nami

Ultrakompaktowy kompensator mocy biernej z funkcją aktywnego
filtrowania harmonicznych(SVG + AHF) w jednym urządzeniu …
